BIM与招投标!建设行业必看


来源:凤凰网雄安综合

自动播放

BIM技术在建设信息化过程当中是必不可少的一环,河北省建设机械协会在BIM技术应用方面做了很多方向的探索,在日前举行的雄安新区(首届)建设信息化全过程应用论坛现场,河北省建设机械协会BIM分会副秘书长

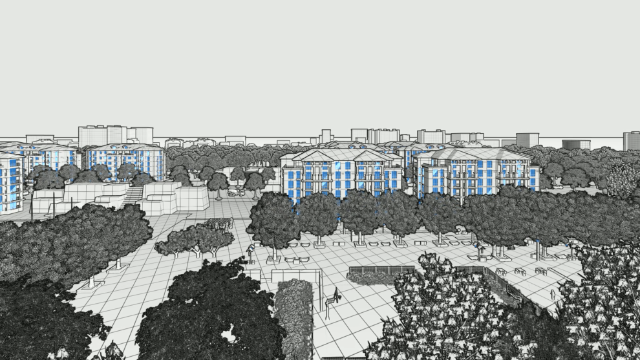

河北省建设机械协会BIM分会模拟设计的雄安新区三维景观(详见文章顶部视频)

   BIM技术在建设信息化过程当中是必不可少的一环,河北省建设机械协会在BIM技术应用方面做了很多方向的探索,在日前举行的雄安新区(首届)建设信息化全过程应用论坛现场,河北省建设机械协会BIM分会副秘书长田浩达就BIM技术在雄安建设信息化过程的应用探索为大家做了精彩汇报。

论坛现场河北省建设机械协会BIM分会副秘书长田浩达进行分享

   田浩达提到,BIM在建设信息化全过程中的应用场景,从大的框架上看有六个,分别是勘察、规划、设计、采购、施工和运维。落实到每个阶段的实处,又可以做细化的区分,比如BIM在设计阶段的具体应用,简单来说可以分为可视化设计、深化设计、协同设计、性能分析以及工程量统计概预算。

   田浩达针对BIM在项目初期的招投标环节中的应用细节,为大家做了简单介绍。在项目的招投标环节,有五个重要节点,分别是招标、投标、开标、评标和定标。针对招标与投标环节,我们可以参考深圳市房屋建设工程招标投标建筑工程BIM标准,这是全国第一个基于BIM的电子招投标系统。BIM在招标与投标环节中的应用,总的来讲可以归为三大类,设计BIM招标投标、施工BIM招标投标、以及文件的数据转换标准。

   基于BIM的电子招标系统,BIM模型标书和BIM标书有一个统一编码的文件格式,这个格式在深圳就叫做GMS文件格式,通过这样的方式,BIM模型标书和BIM标书统一交到系统平台中。

   BIM标书内容主要分四个大板块:

   第一、是投标单位的BIM应用水平,主要体现投标单位的业绩,就是我们做过什么。

   第二、是BIM实施方案,意在告诉对方,对于这次工程,我们能做什么。这里面包括实施目标、实施团队、软硬件环境、应用点及方案、协同和实施保障措施。

   第三、是BIM的应用点,即我们如何做。涉及到BIM模型、实景三维模型、场地布置、4D 5DBIM、进度计划、漫游、视点。其中BIM模型、实景三维模型、场地布置需要用到无人机和GIS技术。

   第四、是交付方式,需要注意存储介质、递交方式、递交时间以及递交地点。

   结合深圳市的电子招投标系统,我们可以进行大胆分析和预测,如果雄安新区进行BIM招投标的话,流程上是否是一样的?或者是有何不同?

   河北省建设机械协会对雄安新区的招标公告进行了大量的汇总以及分析,把所有目前雄安新区的招标文件以及中标单位信息进行了收集和整理,通过对这些投标文件的分析和对比,得到了雄安新区智能化要求方面的一些信息,整理了几条分析给大家,希望能帮助建筑企业有效参与雄安建设。

   雄安新区招投标过程中的智能化要求:

   1.承包人在开展施工各阶段按发包人要求,应对发包人提供的BIM模型进行应用、深化,随时检BIM模型在施工过程中的应用效果,使之满足数字雄安CIM平台、数字雄安建管平台等的应用需求,应用场景重点包括数字孪生城市建设、工程建设管理等。为参照新区、雄安集团及城发公司相关标准及要求执行。

   2.承包人应采用主流的BIM建模平台开展BIM建设工作,如Bentley、AutoDesk、 Tekla、3DMAX、CATTA等,格式为RVT,DGN,MAX,FBX,DWG,IFC,CATPart\CATProduct\CATdrawing等;

   3.承包人完成的BIM模型建设应按照《雄安新区建筑工程BIM模型成果技术导则》的要求进行。在设计模型的基础上按照工作分解结构(WBS)和施工方法对设计信息模型进行必要的切分和合并处理,并在施工过程中对模型及模型元素附加或关联施工信息。各个阶段模型深度等级及模型规则应满足《雄安新区建筑工程BIM模型成果技术导则》中对各阶段的BIM模型成果要求,模型施工信息需要体现反映工程施工建设相关的进度、质量、安全、成本等内容,模型施工信息在工程施工建设过程中动态填入,以关联文档或数据库方式进行存储管理,模型与施工信息通过编码实现对应关联。

   4.模型各专业工程对象单元的几何图形深度和属性信息深度根据不同功能要求均分为5个等级,工程交付时模型几何图形深度和属性信息深度应达到最高等级要求,即工程对象单元表达内容与工程实际竣工状态一致,应能准确表达其完整细节,能体现工程完建状态所需要的精准尺寸、形状、位置、定位尺寸和材质等。

   5.BIM模型对象必须进行编码,编码应参照《雄安新区建筑工程数据对象编码技术导则》执行;

   6.BIM模型数据经审查后方可汇入数字雄安CIM平台,数据审查及处理费用由承包人支付;

   7.承包人在BIM模型建设过程中应提交详细的工作计划、BIM模型建设方案、专业协作方式和模型质量管理办法等,形成的BIM模型成果原始文件校审完成后应按工作计划提交给发包人。

   总体来看,智能化要求其实就是六大点:BIM要求、CIM要求、智能工地要求、数据汇聚要求、物联网要求以及区块链要求。

   为了帮助建设企业更好地服务于雄安建设,河北省建设机械协会做了多方努力,作为一家行业协会,我们成立了专家组,结合雄安新区发展需求,为企业出谋划策,为行业积极培养信息化人才,为雄安新区绿色智慧新城的建设添砖加瓦。

田浩达:

   河北省建设机械协会BIM分会副秘书长,成立比特云BIM部门,独立搭建部门软硬件环境,配置部门数据中心,精通BIM行业十余种各平台软件,独立完成项目全过程各阶段BIM工作。
